| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE;ISO |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Stardard xuất khẩu đóng gói bằng thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 20.000 chiếc mỗi tháng |
| Tên sản phẩm: | CẢM BIẾN ÁP LỰC | Phạm vi áp: | 0 ~ 100 / 700kPa |
|---|---|---|---|
| Nguồn cấp: | 5V hoặc 3,3V | Tín hiệu đầu ra: | 0,5-4,5V (hoặc 0,2-2,7 hoặc tùy chỉnh) |
| Sự chính xác: | 1% | Loại áp lực: | Tuyệt đối |
| Phương tiện đo: | Khí hoặc chất lỏng | Bù nhiệt độ.: | 0-60'C |
| Lưu trữ Temp.: | -40 ~ 150'C | Áp lực quá tải: | 2 lần |
| Điểm nổi bật: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Đặc tính
Ứng dụng
Đối với lĩnh vực điện tử ô tô, chẳng hạn như đồng hồ đo áp suất lốp, bơm xe.etc ,.
Đối với áp kế, đo độ cao, đo áp suất chân không.etc.
Đối với đồng hồ đo áp suất hoặc bộ điều khiển áp suất, vv
Thông số hiệu suất
Trừ khi có quy định khác, các phép đo được thực hiện với điện áp cung cấp 5 Vdc ở nhiệt độ 25 ± 1oC và độ ẩm dao động từ 25% ~ 85%.
| Mục | Dữ liệu | Đơn vị |
| Nguồn cấp | 5 hoặc 3,3 | V |
| Phạm vi áp suất | 0 ~ 100/350/700 | kPA |
| Tín hiệu đầu ra | 0,5-4,5 (hoặc theo tùy chỉnh) | V |
| Sự chính xác | ± 1 | % Span |
|
Zero Temp. Đủ |
± 0,03 | % FS / ℃ |
|
Span Temp. Đủ |
± 0,03 | % FS / ℃ |
| Ổn định lâu dài (1 năm) | ± 0,5 | % Span |
| Quá áp lực | 2X (k500kPa) | Đã giữ lại |
| Bồi thường nhiệt độ. | 0 ~ 60/32 ~ 140 | ℃ / |
| Nhiệt độ xung quanh. | -10 ~ 85/14 ~ 185 | ℃ / |
| Lưu trữ Temp. | -40 ~ 150 / -40 ~ 302 | ℃ / |

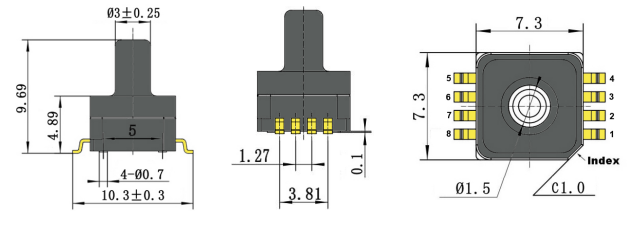

Kích thước & kết nối Eletric (Đơn vị: mm / Inch)
Định nghĩa mã PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Đầu ra |
Sức mạnh + |
GND |
Không có |
GHI CHÚ:
Chân 1, N / C phải được thả nổi
2, Hàn chân chì: 250'C trong tối đa 5 giây.
3, Vui lòng thêm tụ 0,1uf giữa VDD và GND.

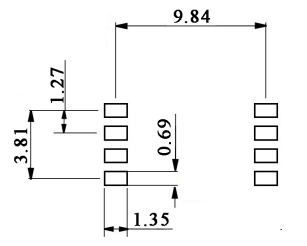

Dấu chân được đề xuất
Bố trí dấu chân ở trên đảm bảo giao diện kết nối hàn thích hợp giữa bo mạch PC và mã PIN cảm biến khi xử lý bằng cách hàn lại hoặc hàn thủ công.
Ghi chú
1. Thực hiện bảo vệ ESD trong quá trình hàn và lắp ráp.
2. Điện áp quá tải (6.5Vdc) hoặc dòng điện (5mA) có thể đốt cháy ASIC.
3. Phương tiện phải tương thích với các bộ phận điều áp.
4. Vui lòng liên hệ với chúng tôi để yêu cầu đặc biệt về thông số và ứng dụng
