| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE;ISO |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Stardard xuất khẩu đóng gói bằng thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 20.000 chiếc mỗi tháng |

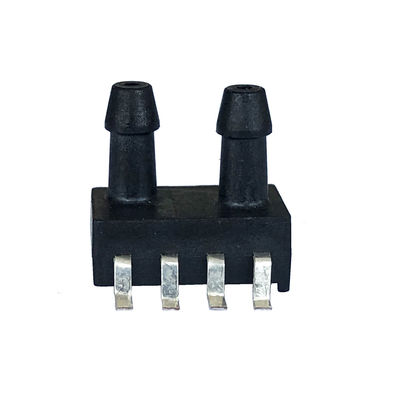

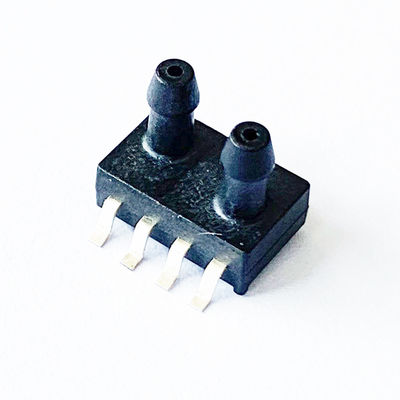

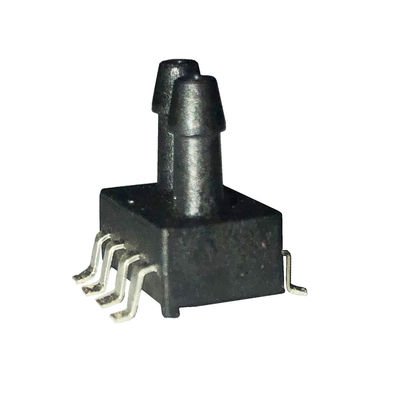

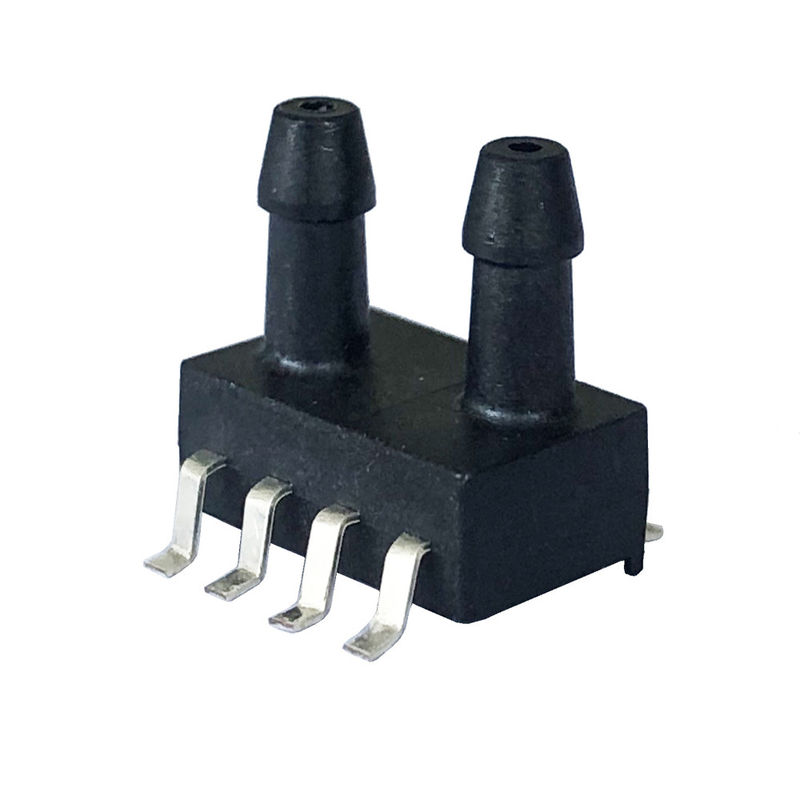

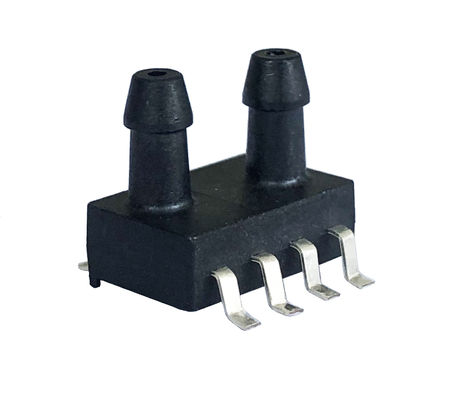

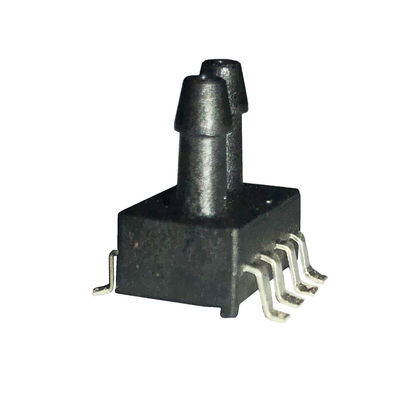

| Tên sản phẩm: | Cảm biến áp suất tích hợp vi sai 8Pin | Phạm vi áp: | -5 ~ 0kPa ... 5kPa |
|---|---|---|---|
| Nguồn cấp: | 5V / 3.3V, v.v. | Đầu ra: | 0,5-4,5V / 0,2-2,7V, v.v. |
| Sự chính xác: | ± 2,5% | Loại áp lực: | Loại vi sai |
| Phương tiện đo: | Đối với khí hoặc không khí ăn mòn | Bù nhiệt độ.: | 0-60'C |
| Nhiệt độ môi trường: | -10 ~ 85'C | Quá áp lực: | 2 lần |
| Làm nổi bật: | Máy phát áp suất chênh lệch 5kPa 8 chân,cảm biến chênh áp 8 chân 3.3V,cảm biến chênh lệch áp suất 5kPa 8 chân |
||
Đặc tính
Loại vi sai
Ứng dụng
Đối với lĩnh vực thiết bị y tế và sức khỏe, chẳng hạn như Máy thở / máy thở / hô hấp, CPAP (Áp suất đường thở dương liên tục), Ngưng thở khi ngủ, Máy đo khí áp kế, Hướng dẫn lưu lượng khí, Máy đo lưu lượng khí, giường bệnh, v.v.
Đối với lĩnh vực công nghiệp, chẳng hạn như đo lưu lượng không khí, đo HVAC và khí nén, thiết bị đo lưu lượng khí, hệ thống xả, công tắc áp suất, đo mức chất lỏng, v.v.
Đối với các lĩnh vực khác, chẳng hạn như thiết bị thể thao, Phòng cháy chữa cháy, Khoa học Sinh học, Ứng dụng thiết bị tiêu dùng, v.v.
Tham số hiệu suất
Trừ khi có quy định khác, các phép đo được thực hiện với điện áp cung cấp 5 Vdc ở nhiệt độ 25 ± 1 ℃ và độ ẩm dao động từ 25% ~ 85%.
| Mục | Dữ liệu | Đơn vị |
| Nguồn cấp | 5 (hoặc 3,3 tùy chỉnh) | V |
| Tối đaKích thích hiện tại | 3 | mA |
| Tín hiệu đầu ra | 0,5-4,5 (hoặc 0,0-2,7 hoặc tùy chỉnh) | V |
| Sự chính xác | ± 2,5 | % Span |
| TCO (Hệ số bù đắp nhiệt độ) | ± 0,03 | % FS / ℃ |
| TCS (Hệ số nhiệt độ của Span) | ± 0,03 | % FS / ℃ |
| Ổn định lâu dài (1 năm) | ± 0,5 | % Span |
| Quá áp lực | 2X (≤500kPa) | Đã đánh giá |
| 1,5X (≥500kPa) | ||
| Đền bù Temp. | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Nhiệt độ môi trường xung quanh. | -10 ~ 85 / -14 ~ 176 | ℃ / ℉ |
| Nhiệt độ lưu trữ. | -40 ~ 125 / -40 ~ 257 | ℃ / ℉ |
Kết nối điện
|
Kiểu |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
số 8 |
|
Analog |
N / C |
Vdd |
Vout |
N / C |
N / C |
N / C | N / C | GND |
|
IIC |
N / C |
Vdd |
N / C |
N / C |
N / C | SDA | SCL | GND |
GHI CHÚ:
1, Ghim N / C phải được để nổi
2, Hàn chân chì: 250'C trong 5 giây tối đa.
3, Vui lòng thêm tụ điện 0,1uf giữa VDD và GND
Hướng dẫn đặt hàng
Ghi chú
1. Thực hiện bảo vệ ESD trong quá trình hàn và lắp ráp.
2. Điện áp quá tải (6,5Vdc) hoặc dòng điện (5mA) có thể làm cháy ASIC.
3. Môi chất phải tương thích với bộ phận điều áp.
4. Vui lòng liên hệ với chúng tôi nếu có yêu cầu đặc biệt về thông số và ứng dụng.
