| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE;ISO |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Stardard xuất khẩu đóng gói bằng thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 20.000 chiếc mỗi tháng |
| Sử dụng: | CẢM BIẾN ÁP LỰC | Học thuyết: | Cảm biến điện trở |
|---|---|---|---|
| Đầu ra: | Cảm biến tương tự | Loại áp lực: | Áp suất khác nhau M14 |
| Chứng chỉ: | CE CE | Hải cảng: | Thành Đô / Thượng Hải |
| Điểm nổi bật: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

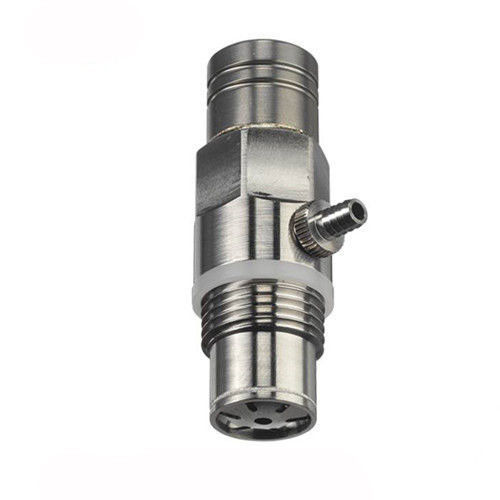

Chống lại cảm biến áp suất khí quyển khác biệt Piezoresistive
Áp suất được áp dụng cho mặt trước của phần tử đo silicon thông qua màng chắn bằng thép mỏng và dầu silicon trung bình truyền.Phần tử đo silicon này có cấu trúc màng được sản xuất theo phương pháp microm.Nó chứa các điện trở cấy ghép được kết nối trong một cây cầu Wheatstone.Áp suất áp suất (chỉ khí) được đưa qua núm vú vòi (dia 3.5) vào phía sau của phần tử đo.Khi có áp suất giữa mặt trước và mặt sau của phần tử đo, cầu không cân bằng và áp suất tín hiệu đầu ra theo tỷ lệ tín hiệu đầu ra được tạo ra
Các hiệu ứng nhiệt chủ yếu được bù bằng các điện trở được chế tạo riêng lẻ được tích hợp trong cảm biến.Các cảm biến được cách ly mặt đất.
Các ứng dụng
Một trong những ứng dụng chính của cảm biến này là đo áp suất tĩnh và động.Sự khác biệt về áp suất từ áp suất đo được đo.Trong điều kiện bình thường, áp suất suy giảm sẽ bằng với áp suất xung quanh.Luận văn được hiệu chuẩn để phát hiện quá áp, do đó chỉ nên được sử dụng trong khu vực đó.Việc các phương tiện được phân tách bằng màng chắn bằng thép có nghĩa là cảm biến có thể được sử dụng trong hầu hết các ứng dụng.Các màng chắn bằng thép và làm đầy dầu silicon không ảnh hưởng đến hoạt động của cảm biến.Cảm biến được sử dụng với bộ khuếch đại Type 4603B.
Đặc trưng
Môi trường được sử dụng cho áp suất tham chiếu được giới hạn ở các khí khô, không bị ăn mòn.Do chiều dài của đường ống, áp suất tham chiếu chỉ có thể được đo là áp suất tĩnh.Có thể tháo núm vú (dia 3.5)
Cảm biến được cung cấp với một dòng điện không đổi, có giá trị được xác định bởi hiệu chuẩn nhà máy.Điểm andzero hiện tại hiệu chuẩn này được hiển thị riêng cho từng cảm biến trong chứng chỉ calibra-tion.Những giá trị này có thể được điều chỉnh trên bộ khuếch đại Type4603B.Dòng hiệu chuẩn và điểm 0 được xác định để cung cấp tín hiệu đầu ra cảm biến 500 mV cho áp suất 100% FS.
Dữ liệu kỹ thuật (ở Tref = 25 ° C)
| Loại cảm biến | 4053 ... | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| Phạm vi | thùng | 0 ... 1 | 0 ... 2 | 0 ... 5 | 0 ... 10 | |
| Ôi | quá tải | |||||
| thùng | 2,5 | 5 | 12,5 | 25 | ||
| Chịu AP lực | barab | để hút chân không | để hút chân không | để hút chân không | để hút chân không | |
| Độ nhạy danh nghĩa | mV / bar / mA | 125 | 62,5 | 25 | 12,5 | |
| Tuyến tính | % FSO | <_ ± 0,2 | <_ ± 0,2 | <_ ± 0,1 | <_ ± 0,1 | |
| Tính ổn định của kiểu chữ không. ** | % FSO / a | <_0,5 | <_0,5 | <_0,3 | <_0,3 | |
| Thay đổi điểm không nhiệt ** | % FSO | <_ ± 0,7 | <_ ± 0,7 | <_ ± 0,5 | <_ ± 0,5 | |
| Tần số tự nhiên | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| Phạm vi áp suất tham chiếu | barab | 0 ... 1,2 | ||||
| Đầu ra quy mô đầy đủ (FSO) * | mV | 500 | ||||
| Hiệu chuẩn phạm vi hiện tại Ical | mẹ | 12 ... 5 | ||||
| Trở kháng đầu vào / đầu ra | kw | 3 | ||||
| Không ở 0 bar | mV | <± 20 | ||||
| Tính ổn định: kiểu chữ nhạy. ** | % / a | <0,3 | ||||
| Thay đổi độ nhạy nhiệt ** | % | <± 1,5 | ||||
| Phạm vi nhiệt độ bù | ° C | Cẩu20 ... 50 | ||||
| Nhiệt độ tối thiểu / tối đa | ° C | Cẩu40/70 | ||||
| Siết chặt mô-men xoắn | N · m | 12 ... 20 | ||||
| Độ nhạy tăng tốc | mbar / g | <0,3 | ||||
| Chống sốc | g | 1 000 | ||||
| Cân nặng | g | 33 | ||||
| Phích cắm | Loại Fischer SE 103A054 | |||||
| * Dòng hiệu chuẩn theo quy định trong chứng nhận hiệu chuẩn | ||||||
| ** Trong phạm vi nhiệt độ bù | ||||||
